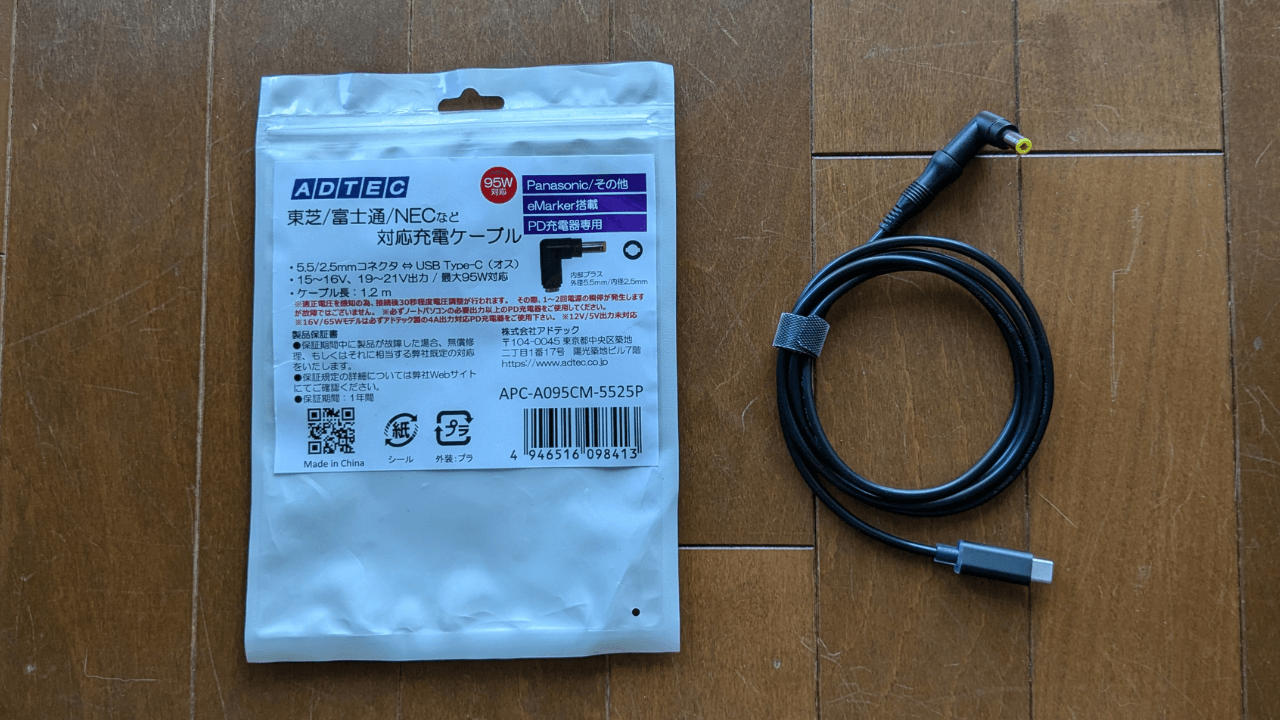

PD充電トリガーケーブル　アドテック APC-A095CM-5525P

こんにちは。Kiyotechです。

先日、愛用のレッツノートが突然充電できなくなってしまいました。

ACアダプタの不良を疑い、急きょ標題のケーブルを調達した次第です。

トリガーケーブルとは

トリガーケーブルは、特定の電圧を出力するために使用されるケーブルです。

特に、USB PD（Power Delivery）規格に対応した充電器から任意の電圧を取り出すことができます。

USB PDは、5Vから20Vまでの範囲で電圧を変更できる規格ですが、特定の電圧を出力するには、充電器と通信して希望の電圧を指定しなければなりません。

ここでトリガーケーブルが役に立つのです。

トリガーケーブルには、ケーブル内にICチップが組み込まれており、USB PD充電器と通信して負荷側の希望する電圧を指定します。

例えば、15Vのトリガーケーブルを使用すると、USB PD充電器から15Vの電圧を得ることができるということです。

これにより、ACアダプタが必要なパソコン等に利用できます。

ただし、使用する際には当然注意が必要で、間違った電圧を出力すると、接続された機器を損傷させる可能性があります。

したがって、使用前に必ず対応電圧を確認し、正しい規格のケーブルを選ぶことが重要となります。

CF-RZ5は充電可能

さて、愛用のレッツノート・CF-RZ5が充電不可能になった顛末については、ACアダプタの不具合と併せ、別の機会に書きたいと思います。

ともかく、毎日使うパソコンだからこそ、一刻も早く問題を解決しなければ。

そこで、ACアダプタのDC出力に少々不審な点があったこともあり、暫定的にそれが不良であると仮定して、標題のトリガーケーブルをAmazonで購入しました。

いつものとおり、発注して翌日に届いたケーブルで早速充電を試みます。

使用した充電器は、Anker Nano II 45Wです。

そうすると、バッテリー状態表示ランプが朱色に点灯し、見事に充電開始。

バッテリー残量約20％から80％（エコノミーモード設定）まで、およそ1時間50分で充電完了でした。（バッテリー状態表示ランプ緑色点灯）

充電時間に関しては、純正ACアダプタに比べて少々長くかかっている印象です。

ACアダプタの代替品として

今のところ、このトリガーケーブルはACアダプタの代替品として活躍しています。

以下に、使用して気がついた点をいくつか書いておきたいと思います。

１）純正以外のACアダプタであることを検出する
他の記事でも紹介されていますが、トリガーケーブルはレッツノート側から見ると純正以外のACアダプタとして認識されるようです。

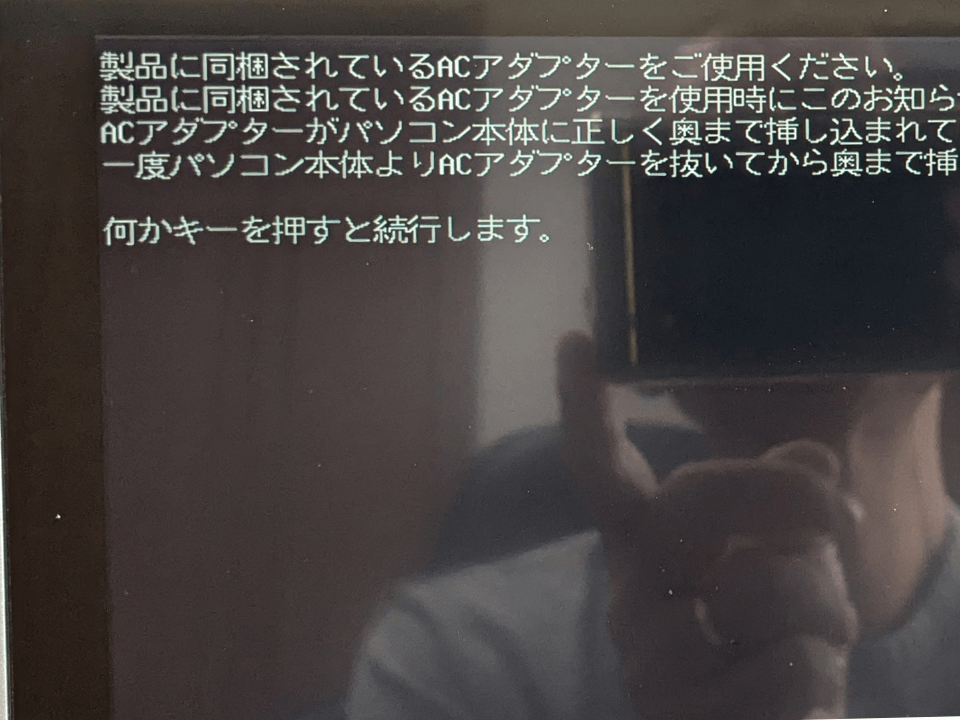

これは、BIOSレベルで認識しているようで、WindowsをShiftキーを押下しながらシャットダウンし、その次にトリガーケーブルで給電しつつ電源を入れた際に１回ビープ音が鳴り、「製品に同梱されている〜」といったアラートが表示されます。（もっとも、これは何かキーを押せば回避できますが。）

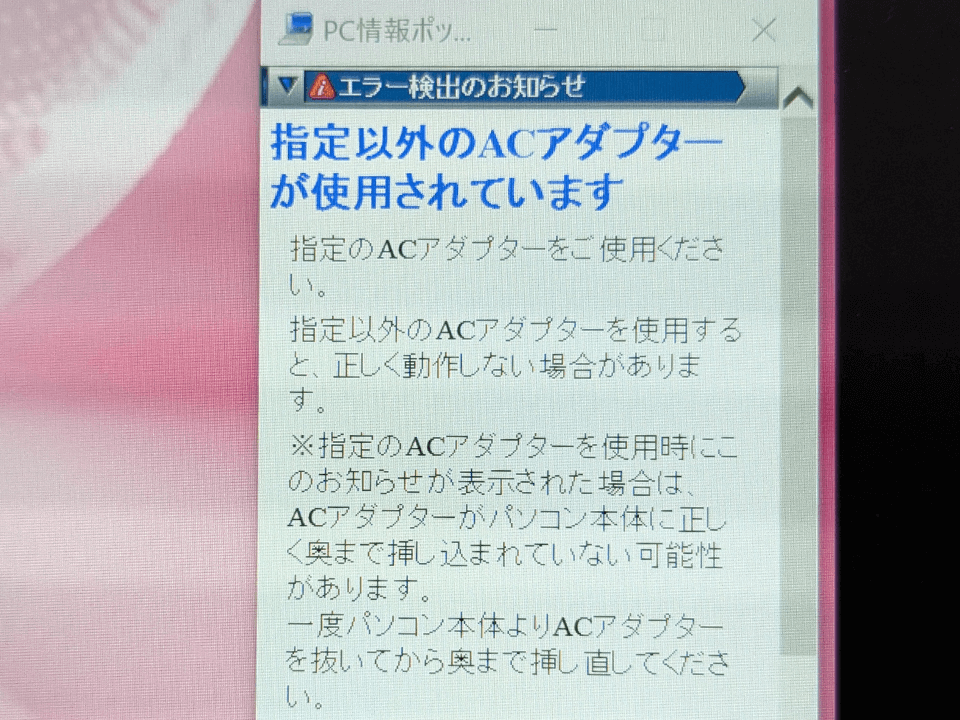

また、OSが立ち上がった状態でトリガーケーブルを繋ぐと、「エラー検出のお知らせ」が表示されます。（こちらも、お知らせのウィンドウを閉じてしまえば、次回起動するまで表示されません。）

２）充電の進捗を認識している様子
充電中、先の充電器を指で触れてみたところ、結構な高温になっている（熱くて触れないほどではない）ものの、充電が進み充電完了に近づく頃には、それがほんのりと温かい程度になっていました。
このことから、パソコン側も純正ACアダプタ同様に充電の進捗を認識しているものと推測されます。

３）充電しながらのリカバリは可能か
通常、充電ケーブルを接続しないままリカバリ操作を行うと、途中で「ACアダプタを接続して〜」といったアラートが出て、その先に進めません。
そこで、トリガーケーブルで充電しながら、OSの初期化手前までのプロセスを試してみました。
すると、この問題もなく進んでいったため、充電しながらのリカバリも可能のようでした。

４）充電のはじめに適正電圧を検出している
レッツノートにトリガーケーブルを繋いで充電を始めると、はじめにバッテリー状態表示ランプがゆっくりと２回点滅し、その後連続して点灯を続けます。
ここでは、充電開始にあたって自動で適正電圧を検出している模様です。
以下、メーカの仕様より
「適正電圧を感知のため（中略）1分程度充電開始までお待ちください」とのこと。

いずれ、新しい純正ACアダプタを探すことになるのでしょうが、当分の間はこのケーブルで代用して支障なさそうです。
